DCBU01 - Кабель шины для шины Domintell

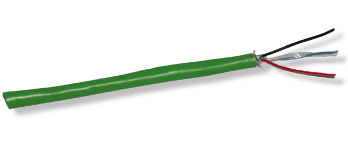

Кабель шины содержит 4 проводника - два для питания модулей 12 В (черный и красный) и два (витая пара) для данных (синий и белый).

Также для инсталляции системы Domintell можно использовать кабель категории 5 (UTP cat 5). При этом одна пара проводов используется для передачи данных и три пары для питания модулей.

Характеристики

• синий и белый проводники (витая пара) для данных:
• диаметр 0,28 мм
• электрическое сопротивление менее чем 70 Ом/км
• импеданс 100 Ом
• емкость менее 48 пФ/м
• затухание на 1 МГц не больше 2,1 дБ
• черный и красный проводники для питания 12 В:
• диаметр 0,75 мм
• электрическое сопротивление менее чем 36 Ом/км
