Pronto и Domintell - легкость интеграции

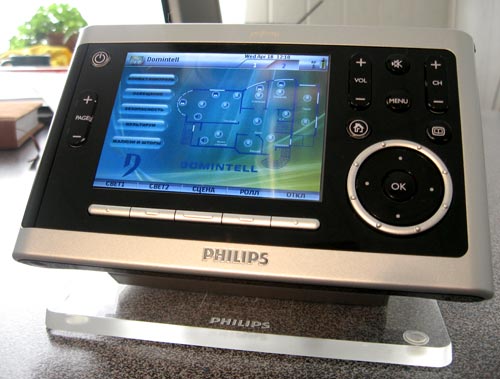

Количество пультов управления в доме растет вместе с количеством бытовой техники, и запутаться в устройствах ничего не стоит. Одна беспроводная панель Philips Pronto TSU9600 заменит весь зоопарк пультов ДУ. С помощью неё Вы сможете управлять аудио/видео техникой и всеми функциями умного дома. Команды передаться по радиоканалу Wi-Fi. Это даёт Вам свободу управлять, например, DVD-проигрывателем, спутниковым приёмником, освещением из любого места в доме.

Умный дом Domintell

В данной статье рассматривается интеграции универсальных беспроводных пультов Philips Pronto с системой умный дом Domintell.
Philips Pronto в видеорепортаже о умном доме на ТРК Тонис »»
Презентация Philips Pronto »»

Легкость конфигурирования

Программное обеспечение ProntoEdit Professional для конфигурирования панелей TSU9600 реализует простую среду для проектирования системы удаленного управления. Объединение аппаратуры в шаблон позволяет просто создавать сложные сценарии для комплексного управления этим набором.

Примеры шаблонов:

  • "Просмотр ТВ"
  • "Просмотр Домашнего кинотеатра"
  • "Прослушивания Интернет-радио"

Например, выбрав профиль "Домашний кинотеатр" появятся кнопки комплексного управления DVD-проигрывателем, плазменной панелью, усилителем, а также шторами, светом и даже температурой в комнате просмотра. Одним нажатием можно запустить сценарий подготовки и система самостоятельно создаст соответствующую атмосферу, закрыв шторы, плавно выключив освещение, заботясь о вентиляции.

Далее нажимаем "Просмотр" и, не заботясь ни о чём, наслаждаемся просмотром фильма.

Интеграция с умным домом Domintell

Беспроводная панель Philips Pronto TSU9600 превосходно интегрируется с системой Domintell, создавая хороший тандем по управлению функциями умного дома:

  • освещение, динамические световые сцены
  • отопление (кондиционер, теплый пол)
  • жалюзи, роллеты, ворота
  • мультирум

Техническая реализация

Возможны три способа связи беспроводная панели Pronto и системы Domintell:

  1. прямое управление через ИК-канал
  2. управление через Wi-Fi с взаимодействием через ИК-канал
  3. управление через Wi-Fi с взаимодействием через интерфейс RS232

Рассмотрим каждый способ детально.

1 способ. Прямое управление через ИК-канал

Через встроенный ИК-передатчик (пульт) в панель Pronto передается команда прямо на ИК-приёмник (доп.) системы Domintell.

Для реализации этого способа нужно сделать следующие шаги

  1. обучить панель ИК-командам системы Domintell, используя "родной" пульт системы и ПО ProntoEdit Professional
  2. создать шаблон и нарисовать кнопки в конфигураторе ProntoEdit Professional
  3. связать кнопки с ИК-командами
  4. загрузить конфигурацию на панель Pronto

В данном случае панель Pronto выступает просто универсальным ИК-пультом.
Плюсом этого способа есть простота реализации и отсутствие вспомогательного оборудования. Минусом является географическая ограниченность управления умным домом, т.е. с помощью беспроводной панели можно управлять лишь в комнатах с ИК приёмником от Domintell. Эту проблему решает следующий способ.

2 способ. Управление через Wi-Fi с взаимодействием через ИК-канал

Команда для умного дома отсылается через радиоканал Wi-Fi на ретранслятор RFX9400, который в свою очередь преобразовывает полученную команду в ИК-сигнал и отсылает ее на ИК-приёмник системы Domintell.

Этот способ реализуется в несколько шагов:

  1. включить ретранслятор RFX9400 в одиночном режиме
  2. подключить к ИК-выходу передатчик, который в свою очередь цепляется на ИК-приемник от Domintell
  3. обучить панель ИК-командам системы Domintell, используя "родной" пульт системы и ПО ProntoEdit Professional
  4. создать шаблон и нарисовать кнопки в конфигураторе ProntoEdit Professional
  5. связать кнопки с ИК-командами, которые будут отсылаться через ретранслятор RFX9400
  6. настроить беспроводное Wi-Fi-соединение панели с ретранслятором
  7. загрузить конфигурацию на панель Pronto

Данный способ позволяет с любого помещения дома, где есть зона покрытия Wi-Fi-сети, отсылать команды умному дому. Минусом этого способа является ограниченное количество команд, 32 ИК-команды на один ИК-передатчик ретранслятора.

3 способ. Управление через Wi-Fi с взаимодействием через ретранслятор с интерфейсом RS232

Данный способ интеграции является полнофункциональным.
Панель отправляет команды по радиоканалу Wi-Fi, через точку доступа.
Точка доступа находится в сети Ethernet. В этой же сети находится и усовершенствованный ретранслятор, который отправляет команды системе Domintell взаимодействуя через шлюзовой модуль по порту RS232.
(Продолжение следует..)
