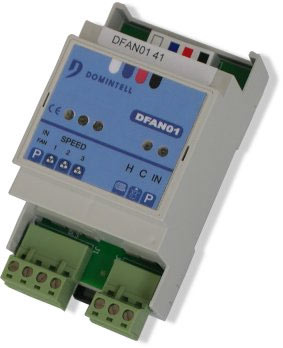

DFAN01 - модуль управления фанкойлами

Специализированный модуль для управления фанкойлом
3 релейных выходя для управления скоростью вентилятора
2 релейных выхода для управления приводами холодного и горячего теплоносителя
Регуляция и настройка температурных параметров выполняется в конфигурационном программном обеспечении
Подключение к шине через разъем "Быстрое соединение"
Модуль оснащён светодиодами для индикации о сосотянии выходных реле
Подключение питания осуществляется винтовыми разёмами 2x1.5 mm2 или 1x2.5 mm2

Характеристики

  • Электропитание от шины
  • Потребление: 95 мА (все выходы активные)
  • Размер: L-53 мм (3 модулz)
  • Две раздельных схемы питария 220В FC/DC возможны
  • Способ подсоединения: винтовые клеммы
  • Крепление на Din рейку
  • Количество выходов - 5 выходных реле 3А/250В
  • Максимальная нагрузка (на одно реле): резистивная нагрузка - 750Вт, индуктивная нагрузка - 130Вт
  • Характеристики реле: (30°C) : AC1=900VA, AC15=200VA
  • Рабочий температурный диапазон: -10 °С - +50 °С
  • Подключение к шине через разъем 4 x 1 mm2 "Быстрое соединение"
