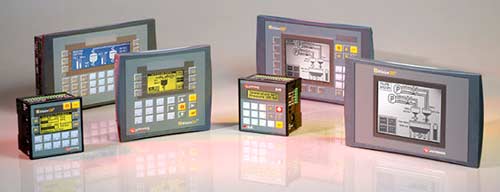

Контроллеры UNITRONICS M90/M91
Контроллеры серии М90/М91 - представляют собой недорогое и эффективное устройство ПЛК+HMI (человеко-машинный интерфейс), оснащенное текстовым дисплеем и клавиатурой. В самом устройстве содержится 11:38 внутренних цифровых и / или аналоговых вводов/выводов, возможность расширения до 64 входов/выходов посредством внешних модулей ввода/вывода.
В системе логики М90/М91 встроены функции обмена данных и связи: GSM/SMS, GSM-data, проводные модемы, шина CAN и Modbus. М90/М91 в дополнение к базовым функциям ПЛК содержит: - таймерное управление, ПИД-регулирование, часы реального времени, быстродействующий счетчик, привязка и сбор данных. Логические схемы М90/М91 подходят для использования как на отдельных небольших объектах, так и в составе крупных автоматических приложений на основе сетей мобильной связи и/или полевой шины.
Пример использования: М90_example.pdf

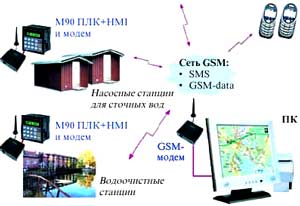

Наиболее популярной является модель М90-19-В1А. Несмотря на отсутствие возможности расширения входов/выходов, 10-ти дискретных входов (в т.ч. 2 входа под счетчик или энкодер), 1-ого аналогового и 6-ти релейных выходов вполне достаточно для реализации простых задач управления. Наличие простого и удобного интерфейса для программирования задач GSM-связи, возможность программирование до 80 дисплеев для создания узкопрофильного контроллера с разным уровнем доступа для обслуживающего персонала (уровень "Оператор", уровень "Наладчик",уровень "Разработчик"),свободное программирование клавиш -все это делает незаменим контроллеры "Unitronics" для управления и мониторинга необслуживаемых объектов автоматизации. Все программное обеспечение входит в комплект поставки и цену.
Специалистами нашей компании выполнен ряд реальных проектов. Пример:
Управление смесителем асфальто-бетонного завода
Mixing-Machine-Scheme-with-M90.pdf
Руководство пользователя смесителем асфальто-бетонного завода
Mixing-Machine-M90-Manual.pdf
Кроме реальных проектов в лабораторных условиях были опробованы:
- ОРС-сервер со SCADA TraceMode 5.14 , 6.02-работает нормально, реализована замкнутая АСР с моделью объекта в TraceMode и ПИД-регулятором аналоговым в М90-19-В1А;
- ПИД-ШИМ регулирование для управления температурой с использованием нагревателя(ШИМ -звено программировалось отдельно с помощью внутреннего счетчика), работает нормально ,замечание- "зона пропорциональности" имеет нелинейный характер;
- утилита настройки ПИД регулятора, - реализуется классический метод Зинглера-Николса;
- GSM-связь между М90-19-В1А с модемом TC35i Terminal "Siemens" и ПК с таким же модемом с использованием утилиты "Remote Access" - работает нормально.
Вы можете получить необходимую техническую информацию и консультацию по "железу" и программированию.
По отдельному заказу проводим работы по программированию контроллеров.
